环保阻燃超薄热缩管
产品特点
1、使用温度： -55℃ to +125℃
2、最低收缩温度： 70℃-100℃
3、收缩倍率：2:1
4、标准颜色：黑、白、红、黄、绿、蓝、灰
5、环保标准：符合UL,RoHS环保
6、耐电压等级：300V
125℃无卤超薄阻燃热缩管由辐射交联聚烯烃材料构成，理化电气性能优异，超薄壁厚的特点更适合对微型电子器件进行保护，同时对产品无卤和阻燃方面进行改进，满足更多客户需求，该产品主要功能是线束保护、连接件的电绝缘、焊点防锈防腐、机械防护等。超薄热缩管壁厚非常薄，比正常热缩管壁厚薄50%左右。
| 环保阻燃超薄热缩管性能数据 | ||
| 性能 | 指标 | 试验方法 |
| 拉伸强度 | ≥10.4 MPa | ASTM D 2671 |
| 断裂伸长率 | ≥200% | ASTM D 2671 |
| 老化后拉伸强度 | ≥7.3 MPa | 158℃×168h |
| 老化后断裂伸长率 | ≥100% | 158℃×168h |
| 轴向变化率 | -5%~+5% | ASTM D 2671 |
| 阻燃性 | VW-1 | ASTM D 2671 C法 |
| 击穿强度 | ≥15kV/mm | ASTM D 149 |
| 体积电阻率 | ≥1014 Ω·cm | IEC 60093 |
环保阻燃超薄热缩管规格表
规格
供货内径 (mm)
全缩后尺寸 (mm)
标准包装
适用线径范围
内径
壁厚
米/盘
(mm)
Φ0.6CB
0.90±0.20
≤0.40
0.20±0.10
200
0.5~0.7
Φ0.8CB
1.10±0.20
≤0.50
0.20±0.10
200
0.6~0.9
Φ1.0CB
1.40±0.20
≤0.65
0.20±0.10
200
0.8~1.2
Φ1.5CB
1.90±0.20
≤0.85
0.20±0.10
200
1.0~1.6
Φ2.0CB
2.40±0.20
≤1.00
0.22±0.10
200
1.1~1.2
Φ2.5CB
2.90±0.20
≤1.30
0.25±0.10
200
1.4~2.6
Φ3.0CB
3.40±0.20
≤1.50
0.28±0.10
200
1.7~2.2
Φ3.5CB
3.90±0.20
≤1.80
0.28±0.10
200
2.0~3.6
Φ4.0CB
4.40±0.20
≤2.00
0.30±0.10
200
2.2~4.3
Φ4.5CB
4.90±0.20
≤2.30
0.30±0.10
100
2.5~4.6
Φ5.0CB
5.50±0.20
≤2.50
0.32±0.10
100
2.7~5.1
Φ6.0CB
6.50±0.20
≤3.00
0.32±0.10
100
3.2~6.1
Φ7.0CB
7.50±0.30
≤3.50
0.32±0.10
100
3.7~7.1
Φ8.0CB
8.50±0.30
≤4.00
0.32±0.10
100
4.2~8.1
Φ9.0CB
9.50±0.30
≤4.50
0.35±0.10
100
4.7~9.1
Φ10CB
10.50±0.30
≤5.00
0.35±0.10
100
5.3~10.1
Φ11CB
11.50±0.30
≤5.50
0.40±0.10
100
5.8~11.1
Φ12CB
12.50±0.30
≤6.00
0.40±0.10
100
6.3~12.1
Φ13CB
13.50±0.30
≤6.50
0.40±0.10
100
6.8~13.1
Φ14CB
14.50±0.30
≤7.00
0.40±0.10
100
7.3~14.1
Φ15CB
15.50±0.40
≤7.50
0.40±0.10
100
7.8~15.1
Φ16CB
16.50±0.40
≤8.00
0.40±0.10
100
8.3~16.1
Φ17CB
17.50±0.40
≤8.50
0.40±0.10
100
8.8~17.1
Φ18CB
18.50±0.40
≤9.00
0.42±0.10
100
9.3~18.1
Φ20CB
20.50±0.50
≤10.0
0.45±0.10
100
10.5~21.0
Φ22CB
22.50±0.50
≤11.0
0.45±0.10
100
11.5~23.0
Φ25CB
25.50±0.50
≤12.5
0.45±0.10
50
13.0~25.0
Φ28CB
28.50±0.50
≤14.0
0.45±0.10
50
14.5~27.0

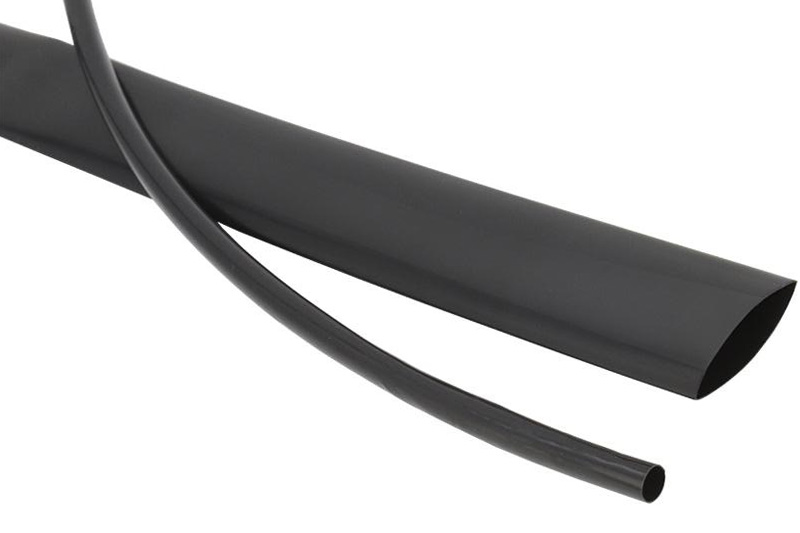

黑色超薄热缩管

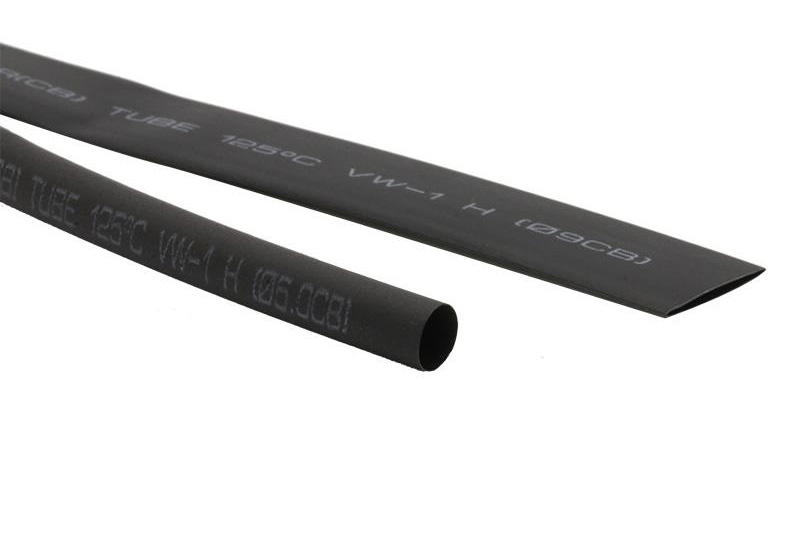

超薄热缩管印字内容与常规热缩管有区别，在规格后面多了CB两个字母表示超薄。

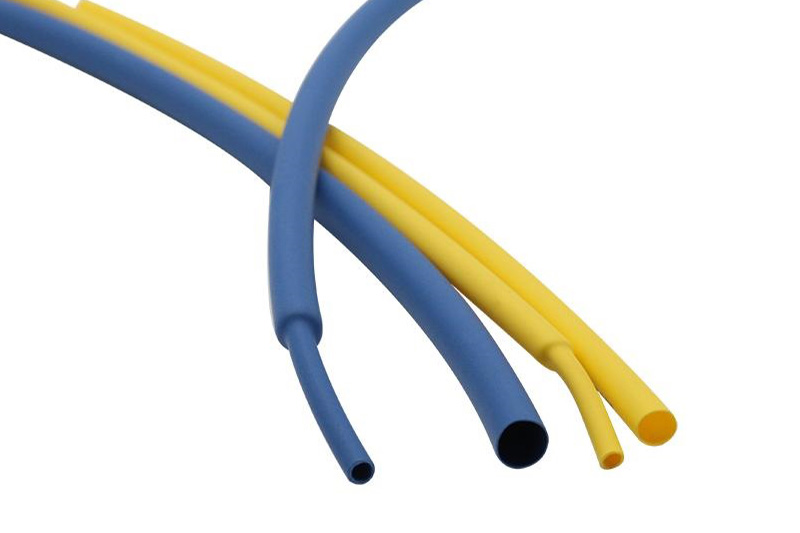

蓝色和黄色超薄热缩管壁厚是常规热缩管的一半，更易收缩。
