1KV低压热缩电缆终端头
产品特点
1、使用温度： -55℃ to +110℃
2、收缩温度： 120℃
3、收缩倍率：3:1
4、标准颜色：黑、红、黄、绿、蓝相色管
5、环保标准：符合RoHS环保
6、抗紫外线，防水密封、阻燃
热缩电缆终端分为热缩指套和绝缘套管两个部分，热缩指套不加垫套即可收缩，终端头绝缘管分为红、黄、绿、蓝、黑直接分相，方便识别；具有收缩快、不开裂及阻燃的特性；绝缘管使用热缩应力管，性能优越，有效均化电应力集中，为产品安全有效运行提供了有力保证。产品分为单芯、二芯、三芯、四芯、五芯，热缩电缆终端头广泛运用于低压电缆的终端处理和中间连接。
| 1kv热缩电缆终端头性能参数 | |||||||||
| 测试项目 | 测试要求 | 测试结果 | |||||||
| 1min工频耐压实验 | 4KV不闪络不击穿 | 4KV/min未闪络不击穿 | |||||||
| 三次负荷循环试验 | 5h加热3h冷却,加热时导体温度75℃ | 由以下测试评定 | |||||||
| 4h工频耐压试验 | 2.4KV不闪络不击穿 | 2.4KV/4H未闪络不击穿 | |||||||
1kv热缩电缆终端头规格型号
产品类型
规格型号
适合电缆结构
单根导体截面mm2
导体芯数
单根电缆外径mm
热缩二芯电缆终端
1kv RST-2/0#
10-16
2
5-7
1kv
RST-2/1#
25-50
2
7-11
1kv
RST-2/2#
70-120
2
11-17
1kv
RST-2/3#
150-240
2
17-23
1kv
RST-2/4#
300-400
2
23-26
热缩三芯电缆终端
1kv RST-3/0#
10-16
3
5-7
1kv
RST-3/1#
25-50
3
7-11
1kv
RST-3/2#
70-120
3
11-17
1kv
RST-3/3#
150-240
3
17-23
1kv
RST-3/4#
300-400
3
23-26
热缩三芯电缆中间连接
1kv RST-3/0#
10-16
3
5-7
1kv
RST-3/1#
25-50
3
7-11
1kv
RST-3/2#
70-120
3
11-17
1kv
RST-3/3#
150-240
3
17-23
1kv
RST-3/4#
300-400
3
23-26
热缩四芯电缆中间连接
1kv RST-4/0#
10-16
4
5-7
1kv
RST-4/1#
25-50
4
7-11
1kv
RST-4/2#
70-120
4
11-17
1kv
RST-4/3#
150-240
4
17-23
1kv
RST-4/4#
300-400
4
23-26
热缩四芯电缆终端
1kv RST-4/0#
10-16
4
5-7
1kv
RST-4/1#
25-50
4
7-11
1kv
RST-4/2#
70-120
4
11-17
1kv
RST-4/3#
150-240
4
17-23
1kv
RST-4/4#
300-400
4
23-26
热缩五芯电缆中间连接
1kv RST-5/0#
10-16
5
5-7
1kv
RST-5/1#
25-50
5
7-11
1kv
RST-5/2#
70-120
5
11-17
1kv
RST-5/3#
150-240
5
17-23
1kv
RST-5/4#
300-400
5
23-26
热缩五芯电缆终端
1kv RST-5/0#
10-16
5
5-7
1kv
RST-5/1#
25-50
5
7-11
1kv
RST-5/2#
70-120
5
11-17
1kv
RST-5/3#
150-240
5
17-23
1kv
RST-5/4#
300-400
5
23-26
需要耐高压10KV、35KV的详细规格请联系客服

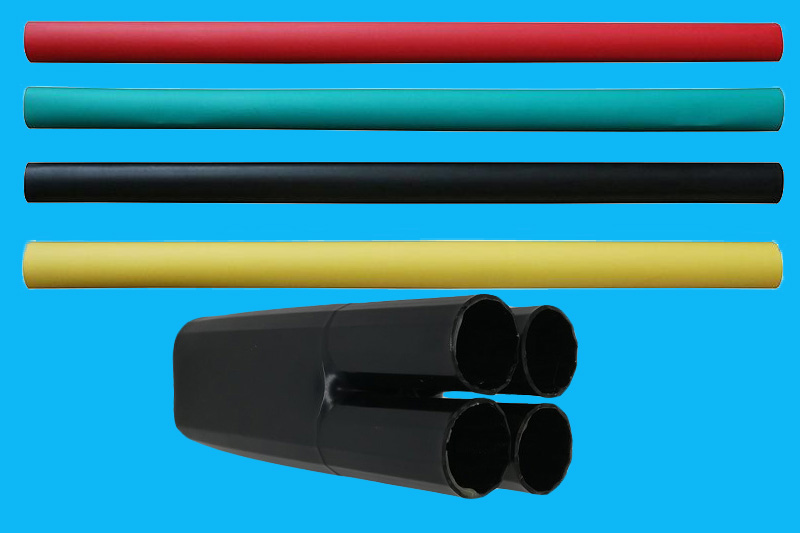

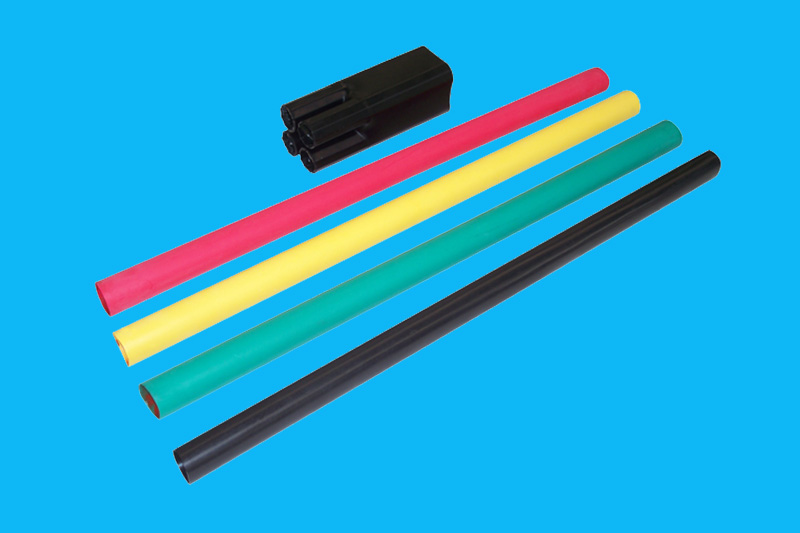

四芯热缩电缆终端头用红黄绿黑四种颜色区分相色

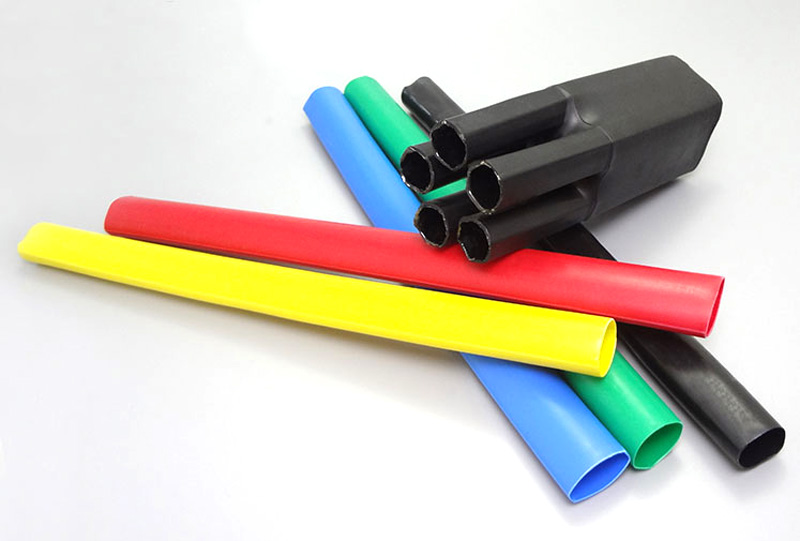

五芯热缩电缆终端头使用红黄绿蓝黑五种颜色区分相色

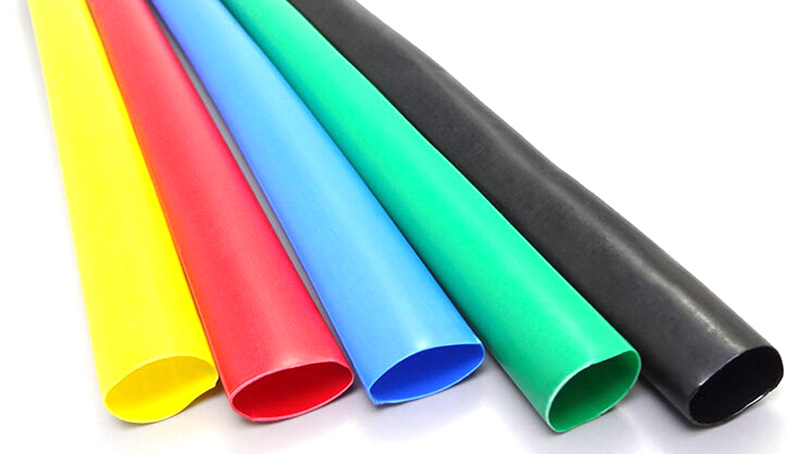

1KV热缩电缆终端头相色绝缘套管配件
1kv低压四芯热缩电缆终端头实际应用案例效果图
